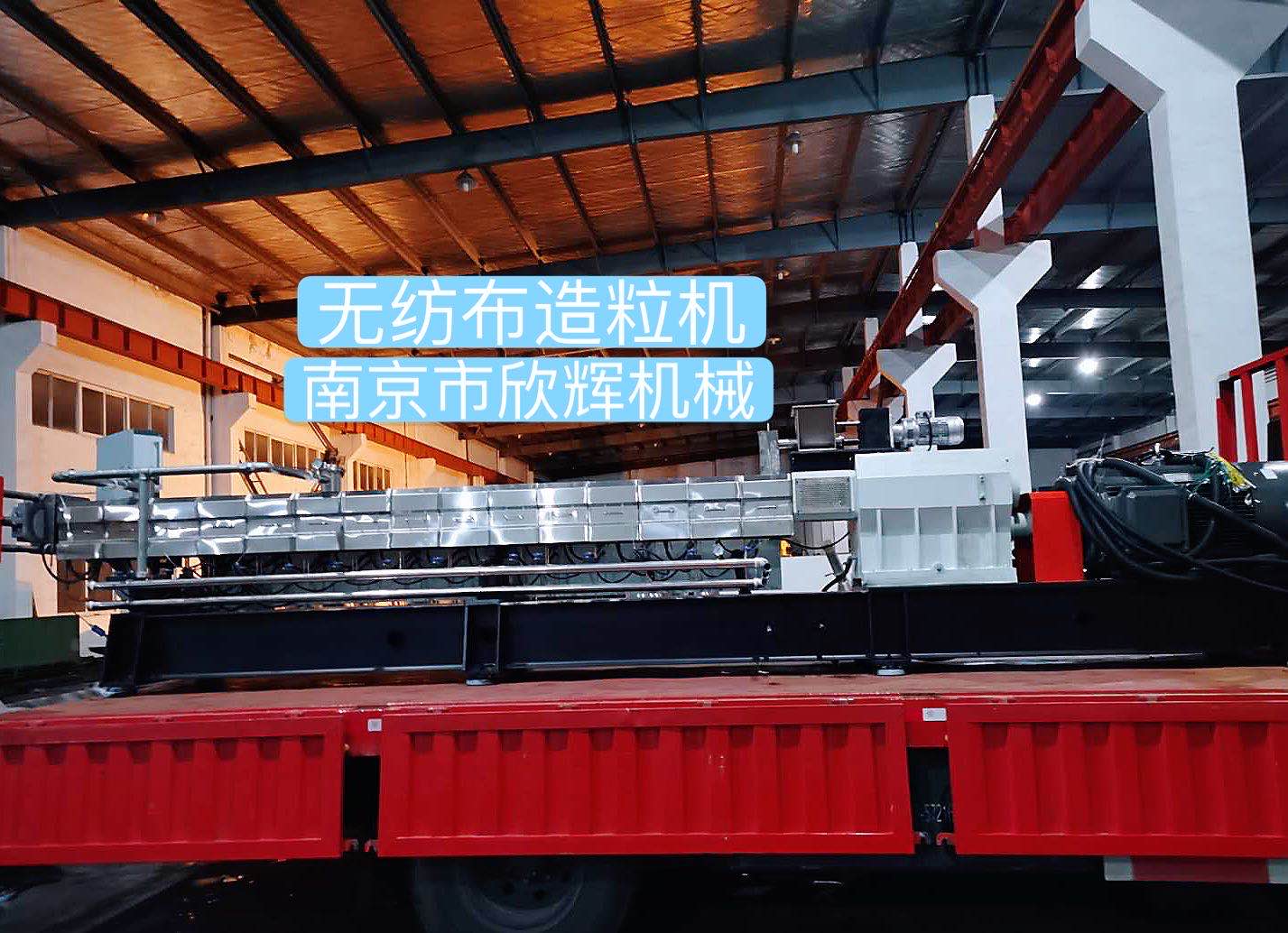

ZC-75B無紡布造粒機
ZC-75B無紡布造粒機技術參數
設備名稱:75B無紡布造粒機組
螺桿直徑:φ=71mm
長徑比:L/D=48:1
總裝機功率:190KW
螺桿轉速:600rpm
生產物料:共混改性
生產能力:根據配方和工藝:
1、雙螺桿定量喂料機一臺:
1.1、喂料計量方式:容積式雙螺桿喂料,喂料體內帶臥式攪拌器,喂料范圍:0~1200kg/h,
1.2、喂料驅動電機系統(微型擺線針輪減速機)
主喂料規格型號:WB120-LD-9-1.5;功率:1.5kw 速比:9
1.3、調速控制系統:羅賓康變頻調速
1.4、喂料螺桿形式:雙螺桿嚙合型。
螺桿直徑:螺桿直徑≥φ52mm
2、ZC75B無紡布造粒機一臺:
2.1 雙螺桿長徑比L/D=48:1。
2.2 傳動箱 :傳動比i=2.5
雙螺桿主機傳動箱減速及扭矩分配合為一體,采用平行三軸式設計
軸承采用進口日本“NSK”軸承
傳動箱采用球墨鑄鐵材料鑄造,增加箱體剛度,提高運轉的平穩性及安全系數;
采用漸開線花鍵聯軸器連接輸出軸和螺桿芯軸,允許輸出軸扭矩(單軸)≥990N·M
潤滑系統:潤滑方式為(傳動箱內)浸油潤滑+(軸承和齒輪)噴淋強壓潤滑
潤滑油泵型號:CB-B16型擺線齒輪油泵(容積式內嚙合齒輪油泵);
電機功率0.55kw
潤滑油型號150#齒輪潤滑油,油量≥65L(升)
潤滑冷卻采用管式冷卻器,換熱面積≥2.1M2
2.3機筒:直徑φ71.8mm,
筒體材質:基體采用45#鋼
八字孔(∞)襯套采用雙合金襯套,耐磨合金a—101(Fe-Cr-Ni-B+Carbide) HRC60~64,
筒體精加工:精度等級達IT6級以上
機筒結構:筒體積木式組合排列,內含機筒冷卻水道
機筒數量:總數12節 長度290mm/節
第一節為喂料口,第七節開口,第十一節為真空排氣口,第十二節為擠出筒體。
2.4 螺桿:
材質:優質耐磨高速工具鋼W6MO5Cr4V2,熱處理(高溫真空淬火)HRC60~64
螺桿元件與螺桿芯軸連接方式:漸開線花鍵連接,承載能力高,調整螺桿組合時拆卸裝配方便
螺桿結構:螺桿元件串聯積木式組合排列,可根據任何物料工藝排定組合
螺桿旋轉形式:同向平行雙螺桿嚙合旋轉
螺桿芯軸:長徑比L/D=48:1
材質:高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質處理HB300~350
螺桿芯軸與螺桿元件連接方式:漸開線花鍵連接,承載能力高,調整螺桿組合時拆卸裝配方便
2.5 機頭壓力測試系統:采用高精度雙顯(料溫、料壓)智能控制(孝感產),可自動報警,可自動控制主機停機。壓力精度≤±0.01Mpa,溫度精度≤±2℃,其中熔壓與主機聯鎖,實現超壓保護。
2.6 外置式雙螺桿冷卻系統:采用軟水循環冷卻,水泵電機功率0.55Kw,冷卻系統各控制電磁閥均為美國VMI,型號V10-C3C產品,全不銹鋼及銅管路,手動微調各區冷卻水流量,水壓可示。軟水溫度通過熱交換器調節(冷熱交換器為管式冷卻器)。不銹鋼水箱集成裝配,獨立外置。
2.7雙螺桿主電動機一臺,采用西門子貝德交流電機,電機功率160Kw,采用羅賓康變頻調速,螺桿轉速為60~600r/min。直聯式尼龍銷聯軸器加聯軸器外罩
2.8雙螺桿筒體溫度控制儀表采用PLC,每一節筒體和機頭均設溫控點,溫度測量、控制精度≤±2℃
2.9電加熱器:第一.二節鑄銅加熱器,機頭采用銅加熱器,其余鋁。
2.10外置式抽真空系統:功率為2.2Kw,真空度:0.07 — 0.08Mpa;真空度顯示。真空罐及手動閥采用不銹鋼防腐材質。系統集成裝配,獨立外置。
2.11機架:采用鋼板及槽鋼焊接為整體底座,。筒體外裝不銹鋼護罩.外型美觀,結構牢固.
3.過濾換網裝置一套:采用液壓板式換網機頭.口??讛?shù):120—φ3.2mm,材質為38CrMoLaA氮化鋼(機頭加熱器材質為鑄銅,功率4 kw)。配液壓站一臺
二、 電氣控制系統PLC
2.1 板面模擬控制,可顯示主機、輔機、溫控系統加熱及冷卻工作狀態、障報警部位等運行狀況;
2.2 主機溫控系統采用PLC
2.3 主機電流值采用PLC,且與主機聯鎖,實現過電流瞬間保護停車;
主機速度顯示和喂料頻率顯示采用國產優質頻率表。控制按鈕、指示燈均為施耐德產品。
2.4 主機聯鎖保護功能
主機齒輪箱油泵聯鎖保護功能;
主機與喂料機聯鎖保護,喂料機出現故障時,主機延時停機;主機因故停機時,喂料機即停;
主電機過流、堵轉等故障報警、停機保護;
機頭設有熔體壓力及熔體溫度顯示,其中熔壓與主機聯鎖,實現超壓保護。
三.輔機系統(風冷熱切造粒輔機)
3.1風冷熱切罩壹臺,不銹鋼材質
3.2風機叁臺
3.3切粒機壹臺
3.4旋風分離器叁臺,不銹鋼材質
3.5不銹鋼管道實配
3.6振動篩壹臺3米
四. 隨機備件及工具:(免費)
4.1螺桿元件:長度300mm,調試機配備(根據物料工藝,用于配制螺桿組合)。
